Bentley 軟件公司基于Bentley OpenRoads技術，結合國家規范、國內用戶習慣等本地化需求聯合中交第一公路勘察設計研究院有限公司研發的道路工程BIM正向設計軟件，實現了基于BIM的道路三維設計、工程圖紙的輸出、數字化交付等方面的應用。

CNCCBIM OpenRoads可承接方案設計階段由OpenRoadsConceptStation生成的成果進行深化設計，也可與Bentley 的實景建模、橋涵、隧道、交通工程、地質、管線、結構詳圖等軟件無縫對接，同時完全支持ProjectWise 協同工作和iModel進行項目交付，為國內交通建設行業的業主、設計、施工及監理等各參建方提供貫穿設計、施工、運維全生命周期的BIM解決方案。

軟件優勢

1.標準化管理

通過強大的ProjectwWise 協同環境和工作流，實現了用戶、項目、工作環境和團隊間的全球工作共享，打破地理和技術上的界限。工作空間托管可實現設計出圖標準統一，模型托管將內容統一，數據共用將設計統一。

2.BIM正向設計

支持道路工程的BM正向設計整體流程，可生成各種復雜性道路、平交口、互通式立交的BIM模型。通過BM設計模型可直接生成符合國家規范及本地化要求的傳統二維設計成果〔如平、縱、橫圖紙及相關設計表格等〕。

CNCCBIM OpenRoads 的目標是：為每一位道路工程設計師提供正向三維設計的高效利器。

3.數據聯動、精準表達

全面支持設計圖形、設計參數、參數化橫斷面模板與BM模型的數據實時動態關聯。基于上下文關聯的直觀界面和動態三維互動的實時設計體驗，用戶可通過多種修改模式〔設計圖形或設計參數〕取得項目最佳方案，利用三維可視的設計模型可充分查看道路要素以提高設計成果質量。

4.本地化程度高，操作更簡便

CNCCBIM OpenRoads融入了中交一公院多年來在道路工程設計和軟件研發領域積累的豐厚經驗，在規范符合、成果表達以及界面操作等方面最大化的貼合了中國用戶的習慣。

設計流程簡化，操作更為便捷，可實現路線、路基邊線、十字坐標、占地、示坡線等自動標注、一鍵出圖出表，顯著提升工作效率。

5.集成OpenRoads Designer的優勢

— 集成 MicroStalion繪圖及建模功能

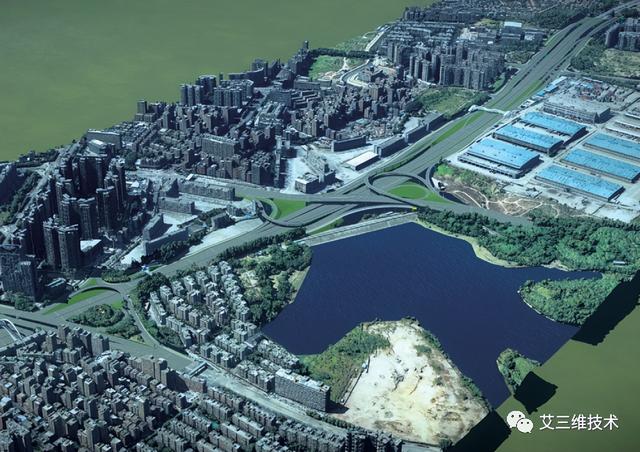

— 實景建模〔3MX、3SM等〕的集成

— 豐富的廊道建模

— 地下管線模型的集成

— 點云處理

— 橋梁模型的集成

— 地質模型的集成

— 生成PDF和三維PDF

— Google EarthTM集成

— 創建可擴展地形模型〔STM, TM〕

軟件功能

1.與ProjectWise平臺集成

— 在不同的組織、專業間安全地共享設計文件和數據

— 控制組、用戶和文檔層級訪問

— 追蹤文檔在整個生命周期內所有變更

— 管理所有參考文件和文件之間的關系

— 確保項目周期內設計文件和數據的唯一性

— 通過協同化的工作環境及工作流實現標準化工作

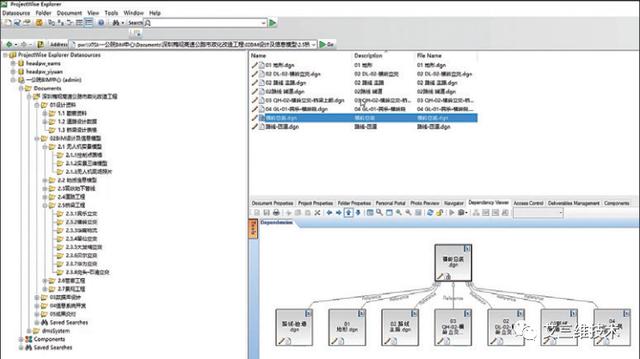

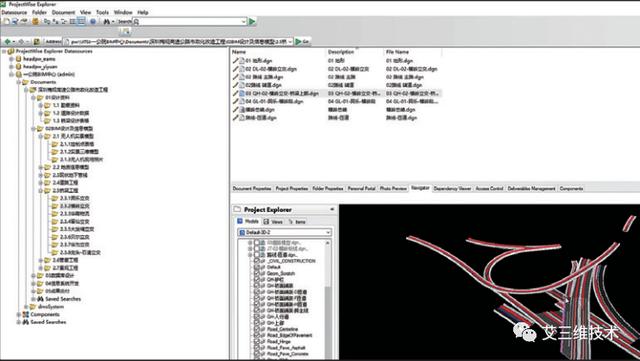

ProjectWise協作

2.地面模型的建立

— 創建智能，數據豐富的地形模型

— 多種方式下的動態查看〔三角形、等高線、網格節點、最高，最低點、水流方向及坡度分析〕

— 支持多種高程點數據，地形圖、雷達點云、柵格高程數據〔十幾種格式〕，Landxml、實景模型等的導入

— 地形數據及地面模型的實時關聯〔動態更新〕

— 多種控制邊界條件〔地面模型邊界自動處理〕

— 豐富的地面模型編輯功能

— 生成平滑化的等高線及高程標注

— 合并多個地面模型創建復合地面模型

— 支持地面模型之間的剪切

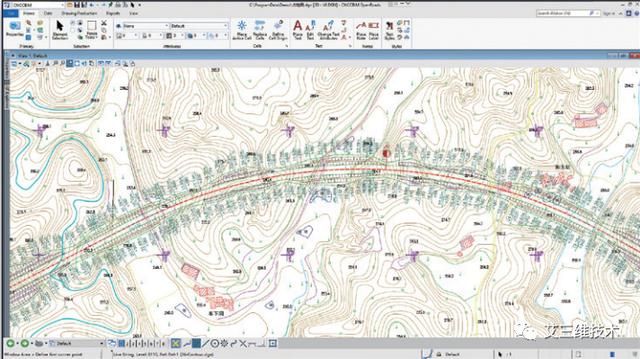

平面出圖

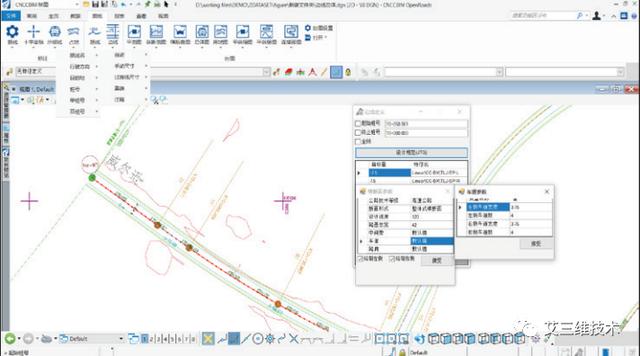

按照規范創建、標注路基邊線

3.平縱快速設計

— 交互創建幾何線形

— 單個平面線形可對應多個設計縱斷面

— 設計參數不滿足標準規范條件下實時錯誤和警告的提醒

— 設計單元或元素之間建立幾何規則和關系〔動態更新設計成果〕

— 支持交點法PI成積木法〔獨立的直線、緩和曲線和圓曲線〕的平縱設計

— 支持圓形和拋物線形豎曲線

— 支持緩和曲線的多種輸入方法〔長度、參數、偏差、偏移、RL值等〕

— 支持互通式立交專用的平面設計

— 支持基于設計規范的路基特征邊線的創建

— 以關聯且動態的方式編輯元素

— 圖形屬性及設計參數的動態關聯

— 平縱參數通過表格方式進行查詢、修改和實時更新

— 提取縱斷面設計參數、批量修改設計參數實時更新縱斷面設計線

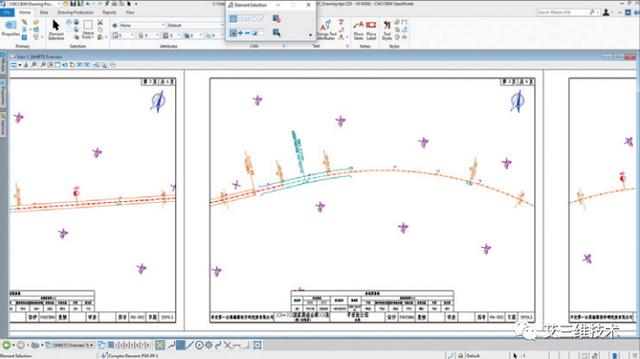

占地圖——示坡

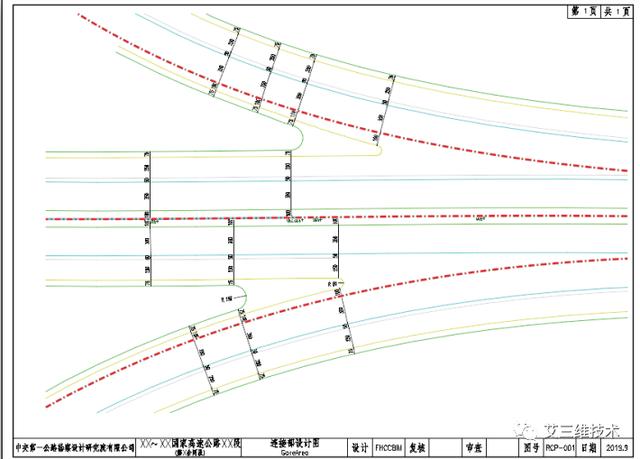

連接部圖

4.國內適用的橫斷面模板

— 支持無限制的線性或封閉的面模板定義

— 支持帶條件性的邊坡模板

— 支持任意形狀的路基路面結構層、路緣石、擋土墻、溝渠及護欄等組件

— 所有組件或線性模板以圖形和參數化方式定義、編輯

— 支持組件點以自由、部分或全部受約束〔條件性〕進行定義

— 支持以多級條件判斷方式選擇組件

— 模板設置預覽與驗證功能

— 內置適合國內使用的橫斷面工作環境

— 內置常用的標準橫斷面模板庫

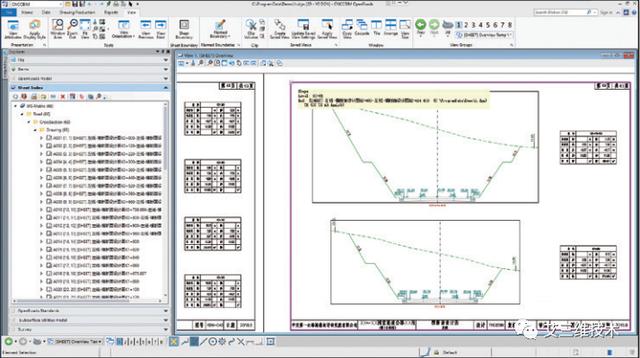

橫斷面出圖

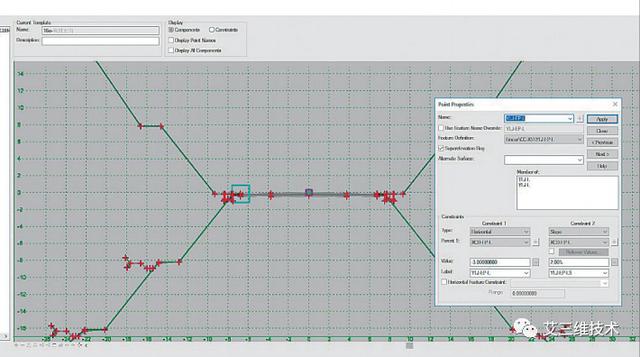

橫斷面模板

5.自動化出圖與管理

— 一鍵出圖、便捷高效

— 平面線位圖

— 縱斷面圖〔包含數據欄〕

— 橫斷面設計圖

— 平面總體設計圖

— 占地利用圖

— 平級縮圖

— 連接部圖

— 可定制的圖紙種子文件〔包含圖框、繪圖及標注比例等〕

— 圖紙索引管理及目錄管理〔圖紙管理〕

— 可批量打印圖紙集合

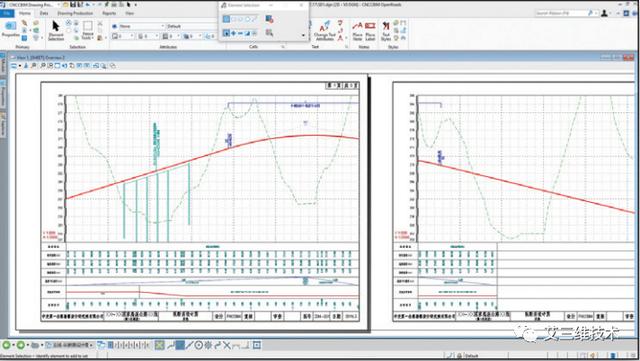

縱斷面圖紙

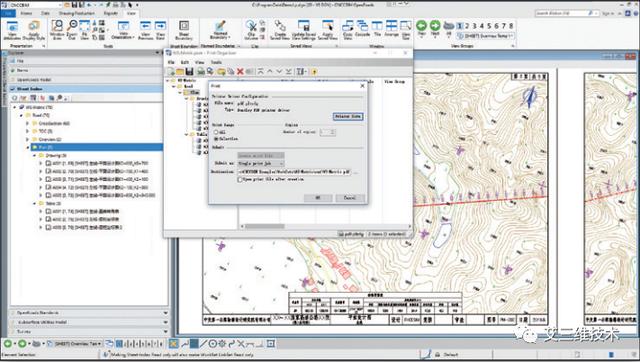

批量打印

6.自動化標注

— 平面路線標注〔路線名、行駛方向、目的地、樁號、斷鏈、要素樁、公里樁、設計參數、橋梁，涵洞，隧道等構造物信息等〕

— 路基特征邊線標注〔路基寬度、過渡段參數、鼻端參數〕

— 指北針、十字坐標、占地、示坡線、構造物、注釋說明

— 平面數據表、 縱斷面數據表、立交曲線要素表、路基寬度變化表

— 圖框相關標注〔起終點、頁碼、設計信息、項目信息、單位信息等〕

— 縱斷面標注〔豎曲線參數、起終點、坡度、坡長、構造物信息〕

— 橫斷面數據標注〔各種設計標高及寬度、坡度等〕

— 用地寬度標注

7.自動化出表〔 DGN、XLS等格式〕

— 一鍵出表、便捷高效

— 多種表格模板，風格多樣

— 直曲轉角表

— 逐樁坐標表

— 總里程及斷鏈信息表

— 縱坡、豎曲線表

— 路基設計表

— 超高加寬表

— 土方設計表

— 用地設計表

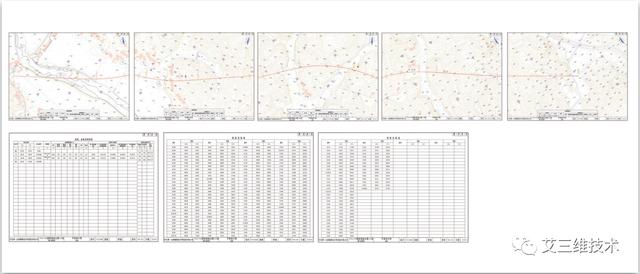

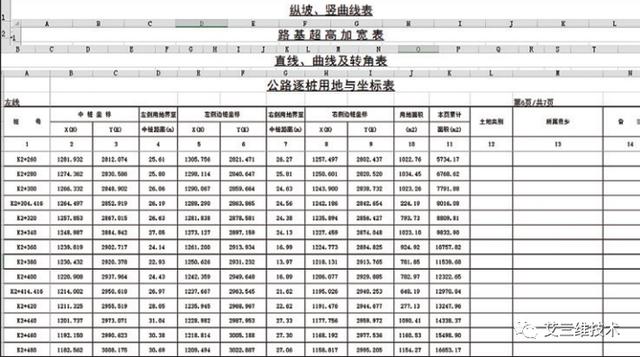

自動出表

8.數字化交付

— 實時文檔制作功能

— 設計圖紙及BIM模型的自動化流程

— 用戶可自定義批注功能〔平面圖、縱斷面、橫斷面等圖紙〕

— 可直接從BIM模型提取橫斷面、圖紙和報表

— 按BIM構件或元素對象計算體積、面積和各種尺寸

— 可基于原始地面模型和設計曲面模型自動計算體積

— 所有BIM模型、圖紙、報表輸出為iModel格式，能夠支持多種客戶端〔智能手機、iPad、網頁、PC等〕的查看，提出數據的應用

— 支持數字化設計成果的交付

Overview平面圖
